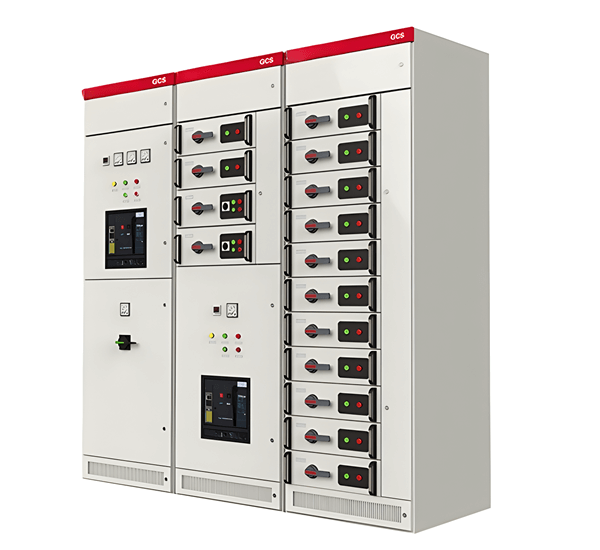

·概述

GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率50(60)Hz，额定工作电压为380V(400V)，(660V),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

·结构特点

◈主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm的9.2mm的安装孔，内部安装灵活方便；

◈水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；

◈电缆隔室的设计可使电缆上下进出均十分方便；

◈功能单元的抽屉层商模数为160mm，分为1/2单元、1单元、3/2单元、2单 元、3单元五个尺寸系列，单元回路额定电流630A及以下，抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性，抽屉单元设有机械联锁装置。

·使用环境

◈环境温度：最高+40℃，最低-10℃。24小时内的平均温度不得高于+35℃。超过时，需根据实际情况降容运行；

◈海拔高度：户内使用，使用地点的海拔高度不超过2000m；

◈环境湿度：周围空气相对湿度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃为时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；

◈设备安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整符合GBJ232标准；

◈安装地点：无剧烈震动和冲击的地方，以及不足以使电器元件受到不应有的腐蚀场所；

◈用户有特别需求时可与制造厂协商解决。

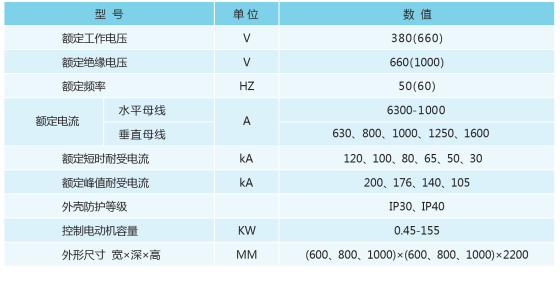

·技术参数

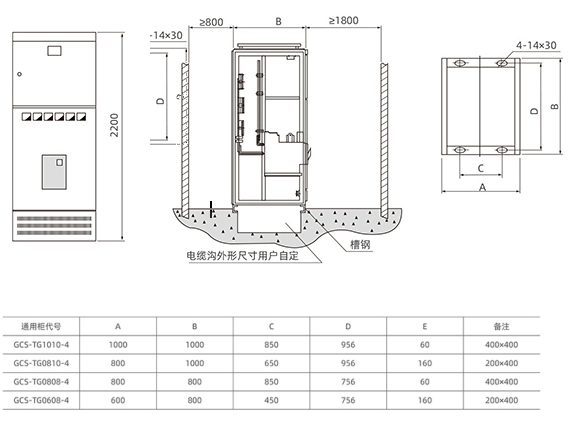

·外形及安装尺寸
