·产品概述：

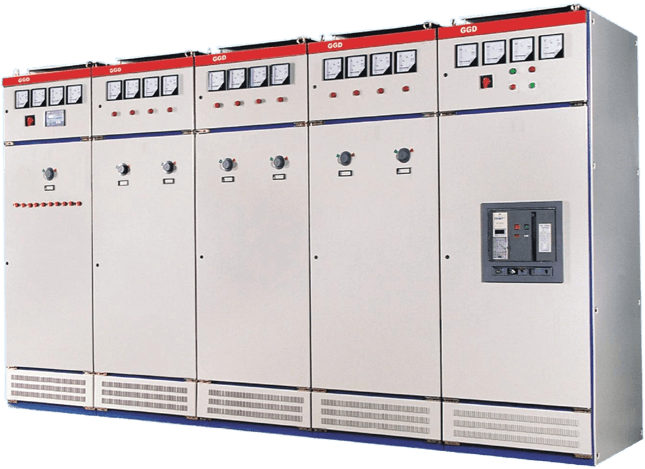

     GGD系列交流低压配电柜，是能源部开发的低压成套开关设备，是老设备更新换代的新产品，适用于发电厂、变电站、厂矿企业等电用户，在交流50Hz、电压380V、工作电流至3150A的配电系统中,作为动力,照明及配电设备的电能转换和电能分配与控制之用。

   本产品符合IEC439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

·结构特点：

◈ GGD型低压固定式开关柜的柜体采用通用柜的形式，骨架用8MF冷弯型钢钢并有E=20mm的模块，局部焊接组装而成，框架零件及专用配套零件由定型定点生产厂配套供货，以保证柜体的强度和质量；

◈GGD柜设计时，充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔。当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的；

◈柜体表面采用静电喷涂工艺，附着力强、质感好，整柜呈亚光色调，避逸了炫目效应，给值班人员创造了较舒适的视觉环境；

◈GGD柜按照现代工业产品造型设计的要求、采用黄金分割比的方法，柜外形和各部分的分割尺寸，使整柜美观大方，面目一新；

◈柜门用转轴活动铰链与框架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级；

◈装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护电路；

◈柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运；

◈柜体的防护等级为IP30。用户也可根据使用环境的要求在IP20-IP40之间选择。

·使用环境：

◈周围空气温度不高于+40℃，并在24小时内平均温度不高于+35℃，周围空气温度不低于-5℃；

◈周围空气相对湿度不大于90%（+25℃）；

◈产品安装使用时，使用地点的海拔高度不超过2000m；

◈设备安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所；

◈用户有特殊要求时可与制造厂协商解决。

·主要技术参数
