·产品概述

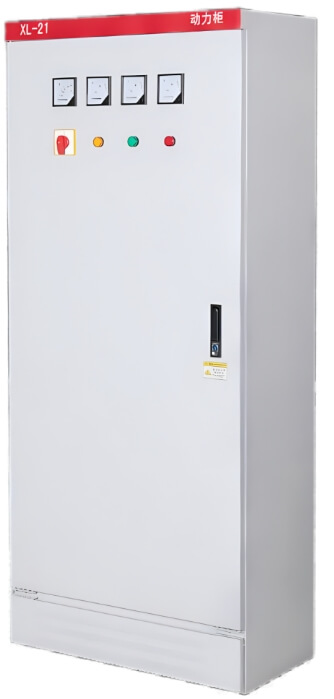

新型XL-21动力箱广泛用于发电厂及工矿企业中，在三相交流500V以下三相三线、三相四线、三相五线等配电系统中，作为动力或照明配电之用，系户内靠墙安装，屏前操作，屏前检修。箱体为全封闭结构，由C型材或8MF型材拼装而成。箱内采用新型旋转式负荷隔离开关，可带负荷操作，正面门上装有电压、电流指示仪表以及信号灯、按钮、转换开关等主令元件。本配电箱内采用自行设计的新型组件，结构紧凑，造型美观大方，维护方便，多种接线方案可供用户选择，是替代老型XL-21动力箱的理想产品。

·型号说明

·使用环境

◈环境温度：-5℃~+40℃，且24h内的平均温度不超过+35℃。

◈海拔高度：不超过2000m。

◈相对湿度：在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度（如：+20℃时为90%），考虑到温度的变化，允许产生适度的凝露。

◈设备安装时与垂直面的倾斜度应不超过5°。

◈设备应安装在无剧烈振动、无冲击及无腐蚀的场所。

（注:若超过以上条件，可与我公司协商）

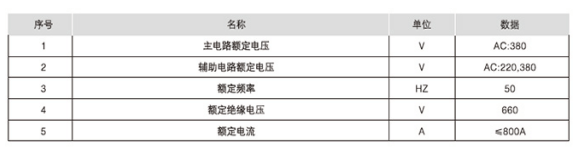

·技术参数

·产品技术特点

◈电气性能完全符合GB7251.1 和IEC 60439-1 的相关规定。

◈馈出开关采用体积小、高分断、飞弧短(或无飞狐)的新型塑壳断路器和复式脱扣器，具备过载、短路保护功能并可按用户要求加装漏电保护功能。

◈电动机回路具备过载、短路、欠压、缺相保护功能。

◈辅助回路具有就地、远方控制功能和就地、远方自动切换功能。
